点字ブロック/点字シート

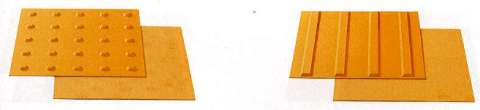

点字ブロック(左) 線字ブロック(右)
点字ブロック 赤色
那覇市旭橋 金秀ビル傍 点字ブロック(白色)

点字ブロックはメイド・イン・ジャパン!!

点字ブロックの第一号は昭和42年3月に岡山県立盲学校・国道2号線で使われた230枚でした

以来、平成6年には建設省住宅局による「高齢者・身体障害者等の利用を考慮した建築設計標準(ハートビル法)」や、平成13年には国土交通省による「公共交通機関旅客施設の移動円滑化整備ガイドライン」などが制定されてきました。

沖縄セメントは財団法人安全交通試験研究センター認定工場としてJIST9251に準じた点字ブロックを製造・販売しています

コンクリート製 点字ブロックの特徴
強い JIS認定工場にてコンクリート二次製品と同じ管理をしていますので、舗装用コンクリート平板 JISA5371 の強度を有しています。
耐踏破性も高く長期間に渡って点状、線状の突起を保持できます。
簡単 舗装用平板と同じ要領で設置できます。コンクリート平板舗装なら、そのままお使いいただけます。端部でのサイズ調整もコンクリート平板と同じ要領でカットしてお使いください。
早い 当工場で十分な数量を常に在庫いたしておりますので、火急な場合でも対応可能です。また、1枚からでも販売いたしますので道路補修などで少量が入用な場合でも御利用いただけます。
自由 ガイドラインでは原則として黄色が点字ブロックの色ですが、周囲の床材との色彩が近い場合はその他の色でもよいとされています。
コンクリート用顔料を使い自由度の高い色彩デザインが可能です。(注1)



(注1)

弱視者、晴眼者にとって識別しやすいように周囲の床材との輝度比は2.0程度がのぞましいとされています。しかし、JIST9251の中では「色に関する規定は行わない」と記述されています。

輝度比は床材の表面の状態(濡れている、乾いている、つるつる、ざらざら)や、天候(晴れ、くもり、雨)や、時刻(日中、夕焼け、夜)や、経年変化(よごれ、カビ、退色)など、条件により変化します。

JISの標準基盤研究では色に関する実験を行っていないため、特に色彩や輝度比の規定はありません。

データダウンロード: CADデータ(for JWW) PDFデータ

輝度比測定

※輝度比は自社測定のものであり絶対ではありません。
※天候や経年変化などにより変動しますので、参考値として考え下さい。
※『道路の移動円滑化整備ガイドライン』によると輝度比は2.0程度とされています。

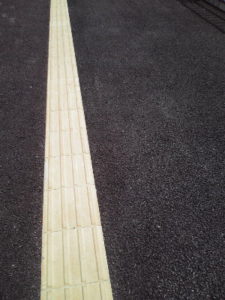

豊見城市 名嘉地
舗装:アスファルト
点字:黄色
輝度比:7.74

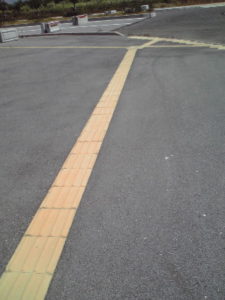

読谷村 残波中央線
舗装:アスファルト
点字:黄色
輝度比:2.89
沖縄市 諸見里
舗装:インター赤
点字:黄色
輝度比:2.35
那覇市 那覇港通り
舗装:アイボリー
点字:黄色
輝度比:1.28

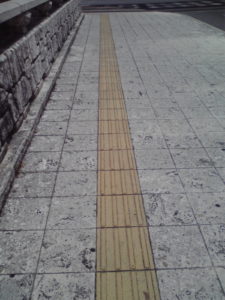

那覇市 崇元寺橋
舗装:リサイクルストーン
点字:黄色
輝度比:1.07
那覇市 崇元寺橋
舗装:アイボリー
点字:黄色
輝度比:1.35
恩納村 谷茶
舗装:アイボリー
点字:赤
輝度比:2.45

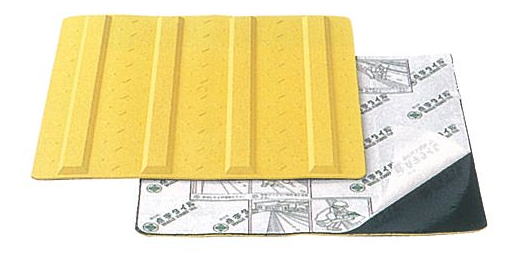

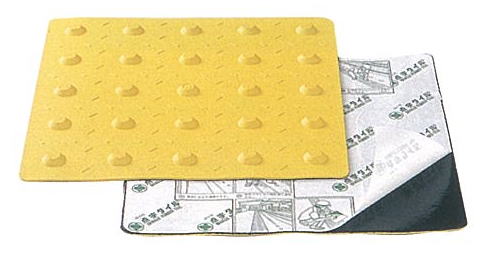

点字タイル 合成ゴム(のり付き)屋外用
沖縄特注色 「ベンガラ」

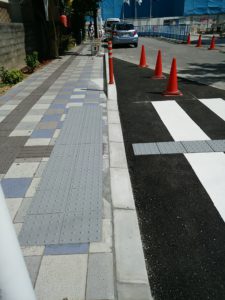

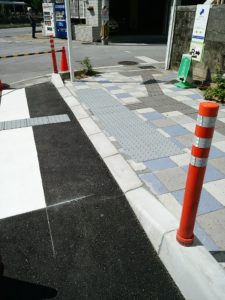

合成ゴム R-33 設置例
特徴
屋外に適する合成ゴムにより形成されています。
表面には滑り止めの細かいパターンが施されています。
4隅を丸くしあげてありはがれにくい形状です。
施工方法
専用のプライマー剤で設置する床面を処理しておき、直接貼り付けてご使用いただけます。
貼付け後はゴムハンマーなどで全面を軽く押さえてください。
貼付け後はすぐに通行できます。(歩行者に限る)
寸法
厚み 2mm x 300mm x 300mm
納期
約1週間
点字タイル 塩化ビニール(のり無し) 屋内用
特徴
塩化ビニールをインジェクション製品により成型したものです。
ホルムアルデヒドおよびトルエンを含みません。
Pタイル等と同レベルの施工に最適です。
施工方法
ウレタン系の接着剤をクシ目ゴムでムラなく床面に塗布し、10~30分程度のオープンタイムを置いてください。
貼付け後はローラーなどで全面を転圧してください。
貼付け後の養生は充分取ってください。夏場は約1日、冬場は約2日必要です。
寸法
厚み 2mm x 300mm x 300mm
納期
約1週間

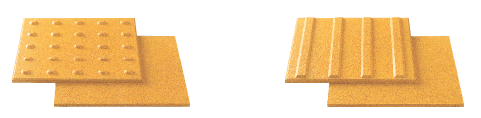

合成ゴムチップタイル 屋外用
特徴
合成ゴムカラーチップをウレタン系バインダー剤により硬化成型した製品です。適度の吸水性があり比較的滑りにくい製品です。また、衝撃吸収性も良く歩行者の脚にやさしい製品です。
施工方法
ウレタン系の接着剤をクシ目ゴムでムラなく床面に塗布し、10~30分程度のオープンタイムを置いてください。
貼付け後はローラーなどで全面を転圧してください。
貼付け後の養生は充分取ってください。夏場は約1日、冬場は約2日必要です。
寸法
厚み 10mm x 300mm x 300mm
納期
約3週間 ※受注生産品
ECO点字タイル (仮設専用) 認定番号 09123040号

廃プラスチックを主原料とした地球にやさしいエコ製品です。

裏面に粘着シールが施されていますので、現場施工が簡単です。

工事による迂回路や仮設の誘導路にご使用ください。

国際シンボルマーク アルミホイル製
特徴
表面に鉱物性粒子が混入されているため、表面が濡れても滑りにくい構造になっています。
アルミホイル製で薄いため駐車場に敷設した際の凹凸が気になりません。アスファルト面の温度上昇についても熱に強く、またさびないので屋外の使用に適しています。
施工方法
専用のプライマー剤で設置する床面を処理しておき、直接貼り付けてご使用いただけます。
貼付け後はローラーなどで全面を十分に圧着して下さい。特にシートの縁は念入りに圧着を行ってください。
納期
約2週間 ※受注生産品

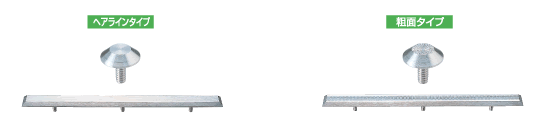

点字鋲(びょう) ポリウレタン被服ステンレス製 屋内用
点字鋲(びょう) ステンレス製 屋外用

特徴
ステンレスを基材に表面処理を施しています。
施工方法
既設床面(テラゾー、大理石等)に一定の間隔で直接ボーリングを行い、点字鋲の脚部に接着剤を塗布するか、ボーリング穴内に接着剤(充填剤)を充填するか、いずれかの方法により脚部を穴内に固定します。
寸法
点:φ22x5x脚長さ15  線:22x290x5x脚長さ15
納期
約3週間

よくある質問

点字ブロックのよくある質問
Q1 点字ブロックは厚さが3cmと6cmありますが、どちらを使えばいいんですか?
A1 標準は厚さ6cmの製品をご使用ください。
ただし、橋の上や階段など舗装厚が十分取れない場合で、歩行者のみの通行を想定している場合は3cmを使用することが出きます。
Q2 仮設の歩行者用の迂回路に点字タイルを使いたいのですが、どの製品を使えばいいですか?
A2 ECO点字タイル(のり付き)タイプをお勧めします。裏面のシールをはがして張るだけの簡単な施工ですので、工期が短くすみます。ゴムシートやベニヤ板、鉄板などに貼り付けることも出来ますので、迂回路にあらかじめゴムシートなどを敷いておくと、撤去の際にも迅速に行えます。
また、主原料が廃プラスチックですので資源リサイクルであり環境にやさしい製品です。
Q3 点字ブロック(点字タイル)の輝度比とは、何ですか?
A3 点字ブロックは全盲(まったく見えない)の方だけでなく、弱視(うっすらと見える)の方や晴眼(見える)の方のことを配慮して、色の明るさによる差を利用して歩行者を誘導することを目的としています。
この色の明るさが点字ブロック道路舗装面でどれくらい違いがあるかを数値化したものが『輝度比』です。
輝度比は晴天時において2.0程度(1.5~2.5)が望ましいとされていますが、年月による色の変化や、汚れ、夕暮れや曇り空、真夏と真冬といった天候によって反射する光の強度が変化する為、JISでも規格化はされていません(2012年現在)
一般的なアスファルト舗装面には原則の黄色い点字ブロックが基本とされています。(道路の移動等円滑化整備ガイドライン)
沖縄県はアイボリー舗装も多いため、赤瓦をイメージした赤色やこげ茶色点字ブロックを組み合わせる場合も多く見られます。



点字タイルのよくある質問
Q1 コンクリートにも問題なく貼り付け可能でしょうか?
A1 はい、可能です。
仮設用ならばECOタイル(のり付き)、
屋外用ならば合成ゴム(のり付き)、
屋内でPPタイルと同時設置ならば塩化ビニールタイル(のり無し)
をお勧めします。
Q2 点字タイルは任意の寸法に切ることは可能でしょうか?
切れる場合は何で切れますか?
A2 柔らかい素材なのでハサミやカッターで切ることが出来ます。
点字タイルの厚みは2mmであり、凸部の最大厚みが5mmですので、建築用のカッターなどが良いと思います。
サンダーや電ノコなどは、巻き込みの危険があるので避けてください。
Q3 点字タイルをコンクリート面に貼り付ける場合、コンクリート面の掃除・洗浄・十分な乾燥を行なえば問題ないと考えてよろしいでしょうか?
A3 はい、結構です。
接着剤による貼り付けですので、一般的な貼り付けの注意事項にそって作業を行なってください。
また、合成ゴムを貼り付ける場合、5~10mm程度の隙間をとってください。素地膨張による突き上げを防止する為です。
Q4 アスファルトに貼る事は出来ますか?
A4 貼ることは出来ますが残念ながら不向きです。
施工直後のアスファルトからは油分が出てくるため、接着剤との間に油膜が発生してしまいます。油膜が発生すると接着力がなくなりはがれてしまいます。
また、アスファルト舗装の多くは、車両の走行がありますので、タイヤの据え切りや、急発進などで接着部からはがれてしまいます。
アスファルト舗装には丈夫なコンクリートブロックを採用ください。
Q5 仮設用の点字タイルをはがした場合、裏のノリの後が残りますか?
A5 のり付きタイルの場合、はがした後にスポンジゴムが残る場合があります。
残ったスポンジゴムはたわし等でこすると取れますが、床面が傷つく場合があります。
はがし跡が残らないようにするにはのり無しタイプのタイルに粘着力の弱い両面テープを使用する方法もありますが、めくれ易くなるので、まめに貼りなおす作業が必要です。
設置期間によってどちらを採用するか御検討ください。
