スプリットン

※谷積施工  一般的な積み方でブロックをギザギザに積むことで目地が一直線にならないことから、土圧に対する艇庫や、地震に対する力の分散能力があり、構造的に強いと考えられています。
※布積施工  目地が水平方向に一直線になるので見た目が整然として美しく、施工しやすいため仕上がりもきれいになります。
西原運動公園
西原運動公園
国道330号線 伊祖
国道330号線 伊祖

自然石の美しさを持った擁壁用積みブロック
※間知石:日本独特の石垣用石材。奥に行くに従い細くなっている形のもの

スプリットンには、こんなメリットがあります
難しい施工はいりません 普通間知ブロック(JIS規格製品)と同等形状・性能ですので、従来どおりの工法で施工できまた、部掛け計算が容易です
自然石の美しさをもっています 製品表面を割り石仕上げにしていますので、自然景観にマッチした仕上がりになります
表面に微細な凹凸を持つのでコケなどの微生物が繁殖しやすく自然に溶け込みます
運転者にもやさしい製品です 表面の微細な凹凸が光線を乱反射しますので、沖縄の強い日差しを散乱させることにより、擁壁面の反射光から視界を守ります
河川環境の浄化 表面の微細な凹凸はバクテリアやコケ類の繁殖に役立ちますので、生態系による自然浄化が期待できます
自然石風のスプリットン(粗面間知ブロック)は潤いとゆとりある空間を演出します。

スプリットン(粗面間知ブロック)は2個のブロックを一体成型し、硬化後に2つに割った(スプリット)石(ストーン)です。

その割肌面は人工物でありながら自然の風合いと重量感を持ち、長期にわたって自然環境と融合します。

また、一般の普通間知ブロックと同等の形状ですので難しい施工はいりません。積みブロック工法にて積算ください。

沖縄県内では、国道や高速自動車道沿線に多く採用いただき大変好評を頂いております。

また、河川ではブロック表面の細かな凹凸にバクテリアやコケなどが自然発生しやすく自然環境にやさしいブロックです。

スプリットン は 溶融スラグ入りのリサイクル製品です



スプリットン粗面間知ブロックは、沖縄県のゴミ処理場から無毒化処理されて排出される溶融スラグを

骨材として配合することで年間1,500トンのゴミの減量化に貢献できます。



沖縄セメントのスプリットンは、沖縄県内のゴミ処理施設で排出される溶融スラグをリサイクルしています。この溶融スラグはゴミ処理施設内で無害化されていますので安全、安心して御使用いただけます。

データダウンロード: CADデータ(for JWW) PDFデータ
種類 呼称 重量 A B C D E F G H I J K L M
A型 並石(基本) 38.4kg 250 400 120 80 20 205 35 35 240 点線凸部を含む
B型 並石半切(半切) 19.2kg 250 200 60 40 20 205 35 35 120 点線凸部を含む
C型 根石および天端 26.0kg 250 177 100 277 354 220 120 81.5 110 81.5 142 60 75
D型 側石 33.6kg 400 282 72 354 564 220 100 172 110 72 232 50 72

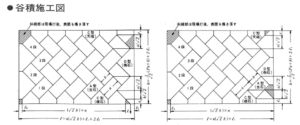

谷積施工図  ※根石のみC型ブロックを使用


数式により法長を計算することも出来ます。
画面をクリックすると拡大図が表示されますので、ご参考下さい。
※根石と天端石の両方にC型ブロックを使用した場合

1段から30段までの谷積法長一覧表は
こちらからダウンロードできます。
【 谷積法長一覧表 PDF ファイル 】

段数 谷積法長 段数 谷積法長 段数 谷積法長
1段 560 11段 3388 21段 6216
2段 842 12段 3671 22段 6499
3段 1125 13段 3954 23段 6782
4段 1408 14段 4237 24段 7065
5段 1691 15段 4519 25段 7348
6段 1974 16段 4802 26段 7631
7段 2257 17段 5085 27段 7914
8段 2540 18段 5368 28段 8196
9段 2822 19段 5651 29段 8479
10段 3105 20段 5934 30段 8762

よくある質問

Q1 スプリットンは1平方メートルあたり、何個必要ですか?
A1 1平方メートルあたり10個必要です。
Q2 1平方メートル当たりの重さは何キログラムですか?
A2 約380kgです。JISでは1平方メートルあたり350kg以上であることが規定されていますので、スプリットンはこれに準じて製作しています。
Q3 控長が36cmですが、普通は35cmではないですか?
A3 スプリットンはブロック表面が割れ肌であるため、多少凹凸があります。そこで、凹んだ箇所でも35cmを確保するために、あらかじめ1cm長く製作しています。
Q4 コンクリート強度を測定したいのですが、シュミットハンマーは使えますか?
A4 あいにくシュミットハンマーは御使用できません。シュミットハンマーを使用する条件の一つとして表面が滑らかであることがあります。スプリットンは表面が粗面であることが特徴なので条件から外れます。
弊社では製品からコア抜きを行い、直接試験することでコンクリート強度を測定・管理していますので、安心して御使用ください。
Q5 水抜きは必要ですか?
A5 擁壁構造の場合2平方メートルあたり1箇所を目安に水抜きが必要となります。したがってスプリットン20個に1個を目安に水抜きを設けてください。
土質や降雨条件などでより多くの水抜きが必要な場合もありますので、御注意下さい。
Q6 根入れ深さはどれくらい必要ですか?
A6 道路土工擁壁工指針によると、「ブロック積擁壁では、積みブロック1個以上が土中に没する程度の根入れを確保すればよい。」と、されています。

スプリットンに関するお問合せ

スプリットンについてのご質問には下記のメールフォームをご利用ください。
必須の部分は必須項目です。
※半角カタカナや特殊記号は文字化けするため使わないでください。
お名前必須
ふりがな
会社・団体名
電話番号必須 ※半角数字のみで入力して下さい。
FAX番号 ※半角数字のみで入力して下さい。
メールアドレス必須
住所
お問合せ内容

納入実績

経塚公園施設整備工事(29)

経塚公園施設整備工事(29)

浦添市モノレール経塚駅近くの公園に採用いただきました。

案件場所発注元製品寸法と規模
翁長・上原線道路改良工事 西原町役場 3,000個
天願川橋下部工 北部国道事務所 2,000個
町道屋良千貫田線道路 民間工事 4,000個
古宇利大橋橋梁整備工事 北部土木事務所 5,000個
県道153号線街路改良工事 中部土木事務所 2,000個
黄金の森運動公園整備工事 南風原町 20,000個
鏡水地区改良工事 南部国道事務所 10,000個
西原運動公園整備工事 西原運動公園 西原町役場 30,000個
国道329線道路改良工事 南部国道事務所 30,000個
国道330号線道路改良工事 南部土木事務所 3,000個
宜野湾市野嵩線道路改良工事 宜野湾市 5,000個
沖縄自動車道 J・H 100,000個
平成13年度小禄ガジュマル公園整備工事 那覇市役所 1,000個
国道505号(仲宗根)道路改修工事 北部国道事務所 6,500個
読谷村道比謝3号線道路改良工事 読谷村役場 2,000個
西原防災工事 南部国道事務所 2,000個
野鳥の森自然公園整備工事 具志川市役所 5,000個
田空コア施設造成工事 玉城村役場 3,000個
沖縄市西税務署通り道路改良工事 沖縄市役所 6,000個
伊計平良川線道路改良工事 中部土木事務所 3,000個
奥間(12)護岸(489)新設工事 防衛庁 2,000個
こども未来館整備工事 沖縄市役所 5,000個
国道507号線道路改良工事 南部国道事務所 4,000個
北中城ライカム周辺 民間工事 40,000個
雄樋川地区貯水池工事 南部農林土木事務所 3,000個
真嘉比西公園整備工事 那覇市 4,500個
金武火力発電所 金武プロジェクト 30,000個
大平防災工事 浦添市 2,000個
南部商業高校 県教育庁 2,000個
大石公園整備工事 那覇市役所 7,000個
松山公園整備工事 松山公園 那覇市役所 10,000個
石川バイパス道路改良工事 北部国道事務所 20,000個
恩納バイパス道路改良工事 北部国道事務所 6,000個
美里第一雨水幹線災害復旧工事 沖縄市役所 4,000個
野嵩第一公園整備工事 宜野湾市役所 3,500個
国道330号西原地区法面対策工事 南部国道事務所 14,000個
国道507号線道路改良工事 八重瀬町国道507号玻名城交差点 南部国道事務所 3,500個
宜野湾市我如古地内 民間工事 8,000個
久米島野球場内野スタンド工事 久米島町 2,800個
市道26号線道路改築工事 豊見城市役所 4,500個
羽佐間公園整備工事 那覇市間公園 那覇市 4,000個
金武バイパス改良工事(2工区) 北部国道事務所 3,000個
億首ダム本体建設工事 北部ダム事務所 6,000個
東風平西部地区1号集落道整備工事 八重瀬町役場 4,000個
南風原町 町民広場整備工事 南風原町役場 4,000個
浦添クニンドーの森 浦添市クニンドーの森公園 浦添市役所
